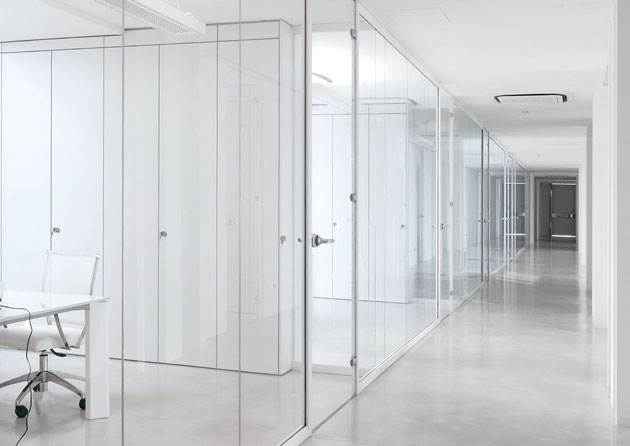

现代办公家具中高隔断起到了分隔空间，提高空间利用率的作用，那么高隔断安装时又需要注意哪些问题呢？现代办公家具品牌蒂凡利普就为您一一解答。

一、饰面

根据设计要求进行饰面。一般采用软包、裱冷装实木板、贴饰面板、镶玻璃等。饰面做好后，才要进行油漆涂饰或收边。饰面装饰施工按相应的二准要求进行。

二、测量、定位

根据现代办公家具的施工图，在室内地面放出活动隔断的位置控制线，并将隔断墙位置线引至侧墙及顶板。弹线时应弹出固定件的安装位置线。轨道的安装高度必须与安装天花的施工队商量好，否则会造成很大的麻烦。

三、调试

活动面板安装好后，要进行面板高低，密封性等细节调试，调试完后清理场地，完成安装工作。

四、观察隔断施工环境

勘察施工环境是必须的，勘察施工环境主要目的是断定场地具不具备安装条件，记录楼顶的梁柱位置，空调管道系统的位置等等来定制最终的施工方案。

五、安装轨道

悬吊式轨道：悬吊导向的固定方式是在隔扇顶面安装滑轮，并与上部悬吊的轨道相连。轨道、滑轮应根据承载重量的大小选用。

轻型活动隔断墙中，轨道用木螺钉或对拧螺钉固定在沿顶木框或钢框上。而重型活动隔墙上，轨道用对拧螺钉或焊接固定在型钢骨架上。

支承式轨道：支承导向的固定方式是滑轮在隔板下部，与地面轨道构成下部支承点。轨道用胀栓或与轨道预埋件固定，并在沿顶木框上安装导向轨。安装轨道时应根据轨道的具体情况，提前安装好滑轮或轨道预留开口。

六、安装活动面板

根据安装方式，在每块面板上准确划出滑轮置线，然后将滑轮的固定架用螺钉固定在隔扇的上梃或下梃上。再把面板逐块装入轨道，调整各块面板垂直于地面，且推拉转动灵活，最后进行各扇连接固定。通常情况下相邻面板之间用合页连接。

七、钢结构及轨道固定件安装

钢结构是连接楼顶与轨道的承重结构，钢结构涉及到整个活动隔断系统的安全性，所以决不能掉以轻心。根据施工图在楼顶打拉爆螺丝，然后把角铁焊接固定。按设计要求选择轨道固定件。安装轨道前要考虑墙面、地面、顶棚的收口做法并方便活动隔墙的安装，通过计算活动隔墙的重量，确定轨道所承受的荷载和预埋件的规格、固定方式等。轨道的预埋件安装要牢固，轨道与主体结构之间应固定牢固，所有金属件应做防锈处理。
